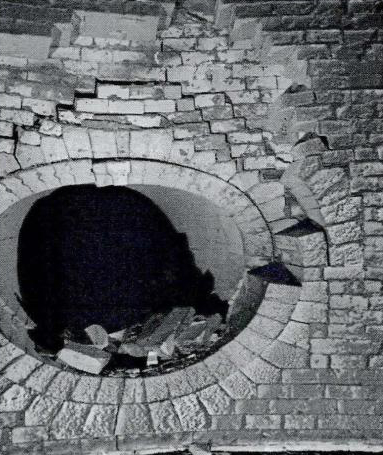

顶燃式热风炉热风出口部位的破损，导致炉壳高温变形，不得不采取降低风温、减少富氧等措施予以控制，同时还要采取吹冷风降温、开孔灌浆、打包填料等手段，但这也仅仅是临时补救措施，热风出口的的损坏严重烕胁正常安全生产，极易造成人身设备重大安全事故，如何避免消除热风出口的常见问题，是摆在工程技术人员面前的一道亟待解决的课题。

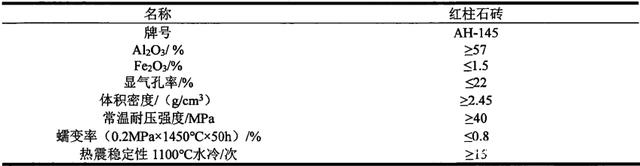

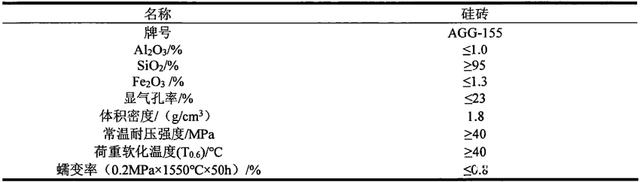

热风出口组合体工作层与燃烧室直段大墙全部采用硅砖，避免因同样工况下不同材质设计造成的非同歩的膨胀变形，且硅砖高温指标优于低蠕变高铝材质，在900℃以上热稳定性非常好，能适应温度的较大变化。为了防止热风阀漏水损坏硅砖，热风出口内环下半环及周围采用红柱石砖设计。

改进后热风出口组合体使用情况

小帽子顶燃式热风炉热风出口较内燃式与外燃式热风炉位置高、工况温度高，损坏的主要原因在于结构设计不够稳定和耐火材料配置较低。热风出口组合体损坏问题主要集中在小帽子顶燃热风炉进入中国早期。通过技术创新和改进使其寿命延长，小帽子顶燃式热风炉固有的高风温、高效率、低能耗、低投资等优势，得以有效发挥。

2010年后新建的酒钢榆中2800m3、华菱涟钢2800m3、武钢鄂钢2800m3、本钢北营2×3200m3、江阴兴澄2×3200m3等大型高炉均采用了小帽子顶燃式热风炉，至今使用效果良好。
