焦炉是由耐火砖和耐火砌块砌成的使煤碳化而成焦的炉子，是炼焦行业的主要热工设备。现代焦炉是一种水平室焦炉，主要目的是生产冶金焦，可以回收煤碳化产生的副产品，如焦炉煤气、有机物等。焦炉炉体系统主要由燃烧室、炭化室、斜道区和蓄热室等几个部分构成，各部分之间由烟道和烟囱连通。焦炉是在混凝土的基础上由硅砖及其他耐火砖砌成。现代焦炉的基本结构大致相同，焦炉常用装煤方式有顶装煤和捣固装煤两种，捣固装煤因其操作简

单，对炉顶不会造成损伤及设备简单等特点在焦化工业中应用广泛；燃烧室形式有水平式、两分式、双联式等多种形式。

我国焦化行业发展迅速，近几年来我国各地焦化厂都在快速发展，积极改建扩建炼焦炉，提高了我国焦炭的产量，也提高了焦炉的生产设备水平，同时也淘汰了部分生产力低、竞争力小的小焦化厂，规范了焦化行业现状。

焦炉炭化室主要由硅砖砌筑，硅砖的工作条件如下：

a)燃烧室平均温度1200℃。

b)焦饼中心位置温度约1000℃(此温度是在炼焦后期在炭化室中部测得)。

c)炼焦周期约为24小时。

d)装煤和推焦工艺交替进行。

e)装入煤的水分约为9%。

f)炭化室的压力为微正压。

g)在装煤时，温度高于700℃。

h)还原。

下面以年产量为34.5万吨焦炉为例，介绍焦炉尺寸如表1、炭化室温度分布和焦炉加热制度分别如表2、3所示。

表1.11#焦炉炭化室的尺寸及结构

表1.11#焦炉炭化室的尺寸及结构

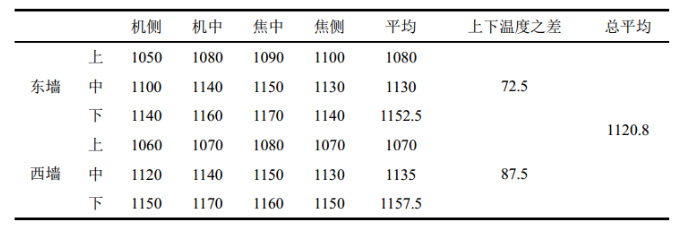

表1.2炭化室温度分布

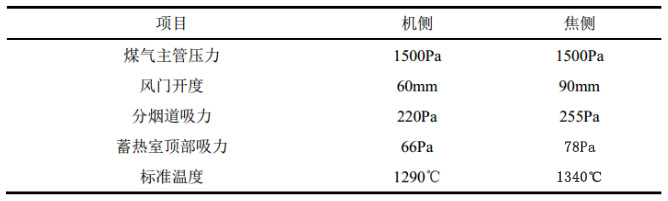

表1.3焦炉加热制度
