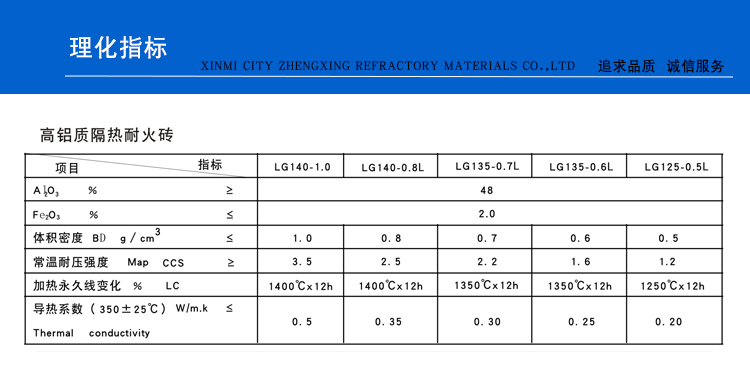

通常采用高铝矾土熟料加少量黏土，经磨细后用气体发生法或泡沫法以泥浆形式浇注、成形，经1300～1500℃烧成。有时也可用工业氧化铝代替部分矾土熟料。用于砌筑窑炉的内衬和隔热层，以及无强烈高温熔融物料侵蚀及冲刷作用的部位。直接与火焰接触时，表面接触温度不得高于1350℃。
