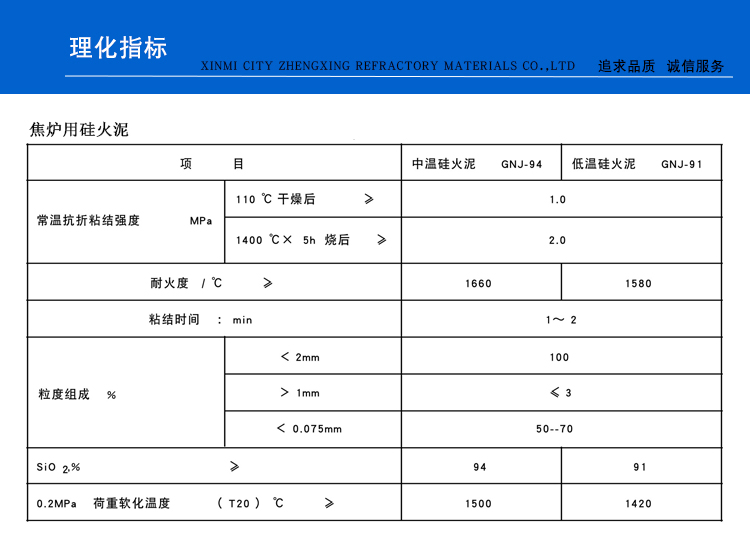

硅火泥是由硅石、废硅砖和结合黏土配制而成的。硅石是主要成分， 硅石中SiO 2含量越高， 耐火度就越高。加入废硅砖粉是为了改善硅火泥与硅砖的高温黏结能力，因废硅砖粉与硅砖的膨胀基本相同，可使砖缝贴靠砖面。在硅 火泥中废硅砖粉含量在20%~30%之间。硅火泥中加入结合黏土，可增加火泥的可塑性，降低透气性和失水率，一般加入量为15%~20%。根据含量的多少可分成高温、中温、低温硅火泥。表1列出了硅火泥的技术指标。
