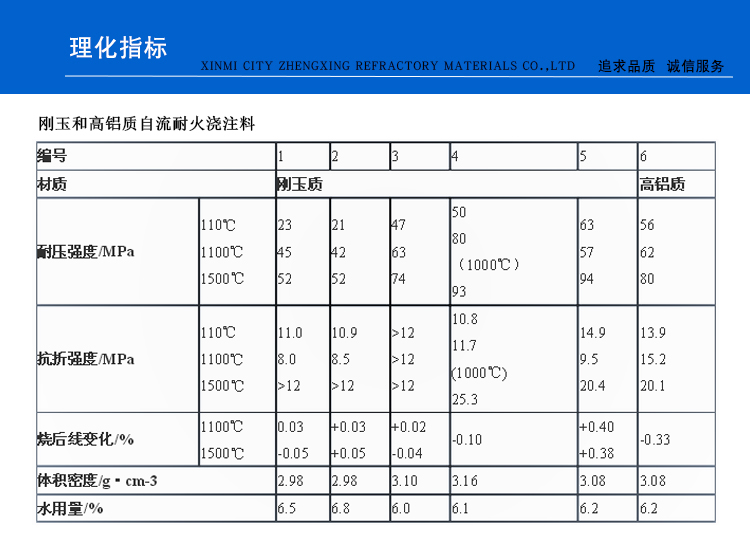

刚玉和高铝质自流耐火浇注料的性能，见下表。编号1~3采用致密刚玉作粗骨料，中粒则用近似球形的板状刚玉，电熔白刚玉作细骨粉和细粉，添加α- Al2O3 和SiO2 超微粉，用CA-80水泥作结合剂并分别加三聚磷酸钠、六偏磷酸钠和有机减水剂；编号4采用白刚玉作骨粉料，用不同生产工艺的α- Al2O3 超微粉作粉料，CA-70水泥作结合剂并加减水剂；编号5采用Al2O3 ≥99.5%的电熔刚玉和板状刚玉作耐火骨料和粉料，添加α- Al2O3 超微粉，用CA-80水泥作结合剂并加无机减水剂；编号6采用Al2O3 ≥85%的矾土熟料作耐火骨料和粉料，同时添加α- Al2O3 和SiO2 超微粉，用CA-70水泥作结合剂并加减水剂。
